電気エンジンリモコンシステムER-700シリーズ

電気エンジンリモコンシステム ER-700シリーズ製品群

適用艇体

  • インボードインボード
  • ドライブ船ドライブ船
  • インボード・アウトドライブインボード・
    アウトドライブ
  • ウォータージェットウォータージェット
  • ER-700シリーズ　フルラインアップで様々な航法／漁法に適切なシステムを提供できます。
  • 独自のリニアモーションによりストローク全域にわたりハイレスポンスを実現しました。
    ＜ER-700・770・780系＞
  • 持ち易く操作性に優れた遠隔管制器を数多く準備しており用途に応じて様々なバリエーションに対応可能です。
  • 警報モニター機能／警報信号出力が標準装備されており航海の安全にも配慮しています。

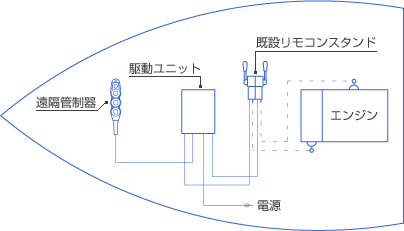

システム図

システム図

ER-700シリーズ仕様書

システム型式 USER-700 USER-720 USER-750 USER-770 USER-780
制御方式 クラッチ 前-中-後　3点追従制御 - 前-中-後
3点追従制御
ガバナー 連続追従制御 連続追従制御 -
最大推力 クラッチ 490N 421N - 490N
ガバナー 637N 509N 637N -
動作速度 クラッチ 前-中-後　各約0.75秒 - 約0.75秒
ガバナー 全ストローク 約3秒 -
ストローク クラッチ 17mm～115mm - 17mm～115mm
ガバナー 17mm～115mm -
電源 DC24V (DC12V)
駆動ユニット質量kg 15 13 8.5

システム一覧

USER-700
USER-700

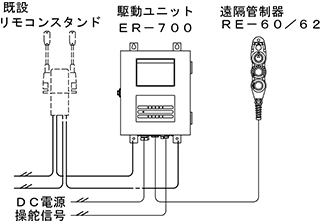

系統図　USER-700

系統図　USER-700

ツーレバー／ツーダイヤル／主機

型式 構成品
駆動
ユニット		 遠隔
管制器		 レバー式
遠隔管制器		 足踏
クラッチ		 自動潮立
システム		 中継
ボックス
USER-700 ER-700 RE-62        
USER-700-EE ER-700 RE-62
(2台)		       BX-21C
USER-700-EX ER-700 RE-62 RX-35     BX-21C
USER-700-EEP ER-700 RE-62
(2台)		       BX-190A
USER-700-EXP ER-700 RE-62 RX-35     BX-190A
USER-700B-FS ER-700B RE-60   FS-30   BX-29
USER-700B-AT ER-700B RE-60     AT-32  
USER-720
USER-720

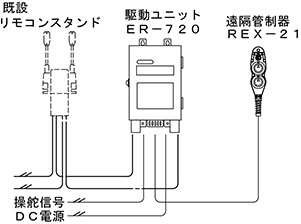

系統図　USER-720

系統図　USER-720

ツーレバー／ワンダイヤル／主機／スラスター

型式 駆動ユニット 遠隔管制器
USER-720 ER-720 REX-21
RE-85
USER-750
USER-750

系統図　USER-750

系統図　USER-750

ツーレバー／ツーダイヤル／主機／（ドライブ船）

型式 駆動ユニット 遠隔管制器
USER-750 ER-750 RE-60
RE-62
USER-770
USER-770

系統図　USER-770

系統図　USER-770

トローリング／ガバナー

型式 駆動ユニット 遠隔管制器
USER-770 ER-770 RC-44K
USER-780
USER-780

系統図　USER-780

系統図　USER-780

潮立システム／クラッチ

型式 駆動ユニット 遠隔管制器
USER-780 ER-780 RC-68
USER-720AT
USER-720AT/USER-750AT

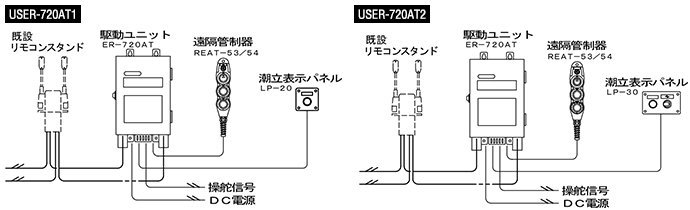

系統図　USER-720AT1、USER-720AT2

系統図　USER-720AT1、USER-720AT2

型式 駆動ユニット 遠隔管制器 潮立表示パネル
USER-720AT1 ER-720 REAT-53 LP-20
USER-720AT2 ER-720 REAT-54 LP-30
USER-750AT
型式 駆動ユニット 遠隔管制器 潮立表示パネル
USER-750AT1 ER-750 REAT-53 LP-20
USER-750AT2 ER-750 REAT-54 LP-30
