パワートリムシステムT-32シリーズ

パワートリムシステム T-32シリーズ製品群

船体の姿勢制御を可能にした『パワートリムシステム』

適用艇体

  • アウトボードアウトボード
  • インボードインボード
  • ドライブ船ドライブ船
  • インボード・アウトドライブインボード・
    アウトドライブ
  • ウォータージェットウォータージェット
パワートリムシステムの利点

水面から受ける船底への抵抗を軽減することで、エンジンの効率アップ/船速の改善/燃費の改善にもつながります。
船首が下がることにより視界が良好となり安全航行にも役立ちます。

T32シリーズの特長

油圧シリンダーの二重構造化により艇体の外部に据付られる苛酷な条件下に曝される油圧配管を無くすことによりパワートリムシリンダーとしての耐久性を飛躍的に向上させました。

  • 油圧シリンダー/トリム板共に高価なオールステンレス製ですが長寿命により長期的視野で経済的です。
  • DCパワーパックと制御部をセパレート化したことにより艇体内部の油圧配管を短くできハイレスポンスを実現。
  • 左舷・右舷のパワートリムが独立しているので船体の姿勢制御が思いのままです。
  • 視認性の良いトリムタブ指示計3機種を用意しました。<オプション>
    EP-50・・・動作時間比例表示
    EP-10・・・アナログ表示
    EP-01・・・LED表示
  • ユニカス・オリジナルのダミーシリンダー式追従発信器採用により指示計増設時も艇を上架することなく船内配管/配線工事だけで取付することが出来ます。

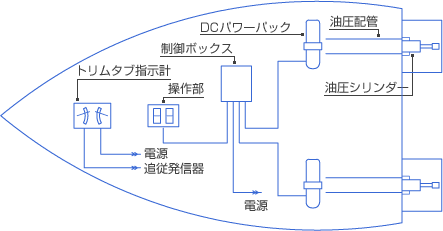

システム図

システム図

システム一覧

システム型式 品名・型式
操作部 シリンダー 滑走板 DCパワーパック 中継ボックス
PR-21 T32 4520 6022 8030 PU081 PU080 BX-
337A
BX-
337B
T32-
4520-2D-
K12
12V 1 2 2 - - 2 - 1 -
T32-
6022-2D-
K12
1 2 - 2 - 2 - 1 -
T32-
8030-4D-
K12
1 4 - - 2 2 - 1 -
T32-
4520-2D-
K24
24V 1 2 2 - - - 2 - 1
T32-
6022-2D-
K24
1 2 - 2 - - 2 - 1
T32-
8030-4D-
K24
1 4 - - 2 - 2 - 1
