オートパイロットシステムNS-50V1

オートパイロットシステム製品 NS-50V1

「ポイントへ楽に行けたらいいな!」ボート乗りなら誰でも持つその気持ち。そんなユーザ様の声にお応えし、大型液晶搭載の新型オートパイロットNS-50は、軽量・コンパクトながらGPS航法装置、GPSコンパスに対応、発売以来好評を頂いております。この度、さらに新機能を搭載した待望のNS-50V1がデビューいたしました。

適用艇体

  • アウトボードアウトボード
  • インボードインボード
  • ドライブ船ドライブ船
  • インボード・アウトドライブインボード・
    アウトドライブ
  • ウォータージェットウォータージェット

NS-50V1

  • トロール⇔クルーズ デュアルパラメータ機能 新搭載!

    「オート」や「NAV」モード時に便利なデュアルパラメータ機能を選択できます。航行状況に応じて「トロール」又は「クルーズ」ボタンを押すことにより予め設定した舵角比、天候、中立の各調整値に基づきエネルギー効率良く艇を目的方位に向けて最適制御することができます。

  • 大型液晶採用により視認性向上!

    表示部に大型液晶を採用したことにより設定方法/実方位/モード表示/舵角表示が見やすくなり、離れたところからの視認性が向上しました。

  • 軽量/コンパクトに進化したアンプで新登場!

    視認性・操作性を損なうことなく最小限の大きさに機能を凝縮しました。制御基板も一体化させることによりシンプルなシステムを実現

  • アッパーブリッジ/アフトデッキへの操作部が増設可能!

    ボートフィッシングには欠かせないアッパーまたはフライングブリッジやアフトデッキへの操作部の増設が可能になりました。

  • GPS航法装置からの方位信号に対応可能!

    GPS航法装置からの方位信号によるオートパイロットが可能です。複数ポイントを順次入力できるので直線的なトローリング/ディギングに非常に便利です。

  • GPSコンパス/ジャイロ方位信号に対応可能!

    磁気コンパス上に設置した磁気センサーによる方位表示が標準仕様となります。またGPSコンパスやジャイロコンパスからのNMEA0183フォーマットに基づいた方位信号にも受信対応できます。

システム図

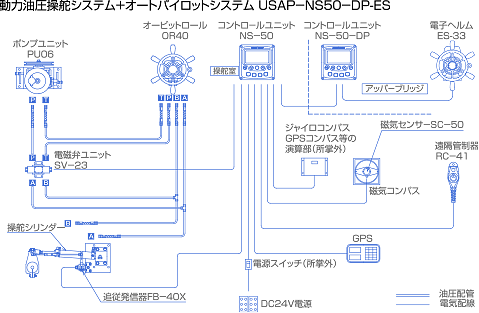

システム図:動力油圧操舵システム+オートパイロットシステム USAP–NS50–DP-ES

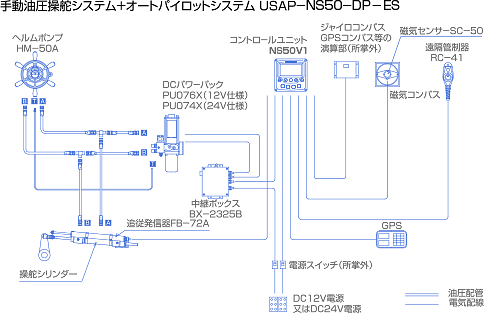

システム図:手動油圧操舵システム+オートパイロットシステム USAP–NS50–DP-ES

システム一覧

●:標準

型式 構成品
コントロールユニット 電磁センサー 遠隔管制器
MS-50V1 NS-50V1-DP SC-50 RC-41
USAP-NS50
USAP-NS50-72
USAP-NS50-DC12
USAP-NS50-DC12-72
USAP-NS50-PU074
USAP-NS50 -PU074-72
USAP-NS50-PU076
USAP-NS50-PU076-72
USAP-NS50-DP
USAP-NS50-DP-72
型式 構成品
追従発信器 電磁弁
FB-40X FB-72A SV-23
USAP-NS50
USAP-NS50-72
USAP-NS50-DC12 ●(12V)
USAP-NS50-DC12-72 ●(12V)
USAP-NS50-PU074
USAP-NS50-PU074-72
USAP-NS50-PU076
USAP-NS50-PU076-72
USAP-NS50-DP
USAP-NS50-DP-72
型式 構成品
DCパワーパック 駆動ボックス
PU074X(24V) PU076X(12V) BX-2325B
USAP-NS50
USAP-NS50-72
USAP-NS50-DC12
USAP-NS50-DC12-72
USAP-NS50-PU074
USAP-NS50-PU074-72
USAP-NS50-PU076
USAP-NS50-PU076-72
USAP-NS50-DP
USAP-NS50-DP-72
