製品紹介

オートパイロットシステムCD-70シリーズ

オートパイロットシステム CD-70シリーズ製品群

適用艇体

  • アウトボードアウトボード
  • インボードインボード
  • ドライブ船ドライブ船
  • インボード・アウトドライブインボード・
    アウトドライブ
  • ウォータージェットウォータージェット

CD-70

  • 4インチ大型液晶で視認性向上!

    表示部に4インチ大型液晶を採用。設定方位/船首方位/操舵モード/舵角バーグラフが見やすく視認性が向上。

  • 微調しやすい大型方位修正ダイヤル!

    オートモード時に1°単位で方位修正できます。手指にフィットして微調しやすい大型ダイヤルを採用しました。

  • 操作しやすいモード選択スイッチ!

    手動/リモコン/オート/NAVIの各モード位置にロータリースイッチにより切り替えることができます。慣れたらブラインドタッチで切り替えることも可能です。

  • 舵角比/天候/中立トリム調整はダイヤルツマミで!

    海況・積荷量等で刻々と変化する舵修正頻度/修正量に瞬時に対応できるアナログ感覚の調整ボリュームを操作パネル面に備えてあります。

  • 奥行きサイズをさらにコンパクト化!

    弊社従来機種との比較で奥行き110mm→80mmにコンパクト化を実現。

システム図

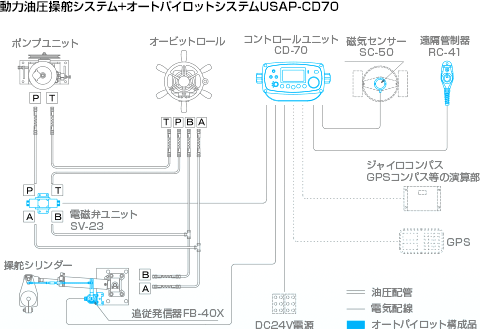

システム図:動力油圧操舵システム+オートパイロットシステム USAP–CD70

システム一覧

●:標準

型式 構成品
コントロールユニット 磁気センサー
CD70 CD70R CD70RP SC-50
USAP-CD70
USAP-CD70-SV100
USAP-CD70-PV
USAP-CD70R
USAP-CD70R-SV100
USAP-CD70R-PV
USAP-CD70RP
USAP-CD70RP-SV100
USAP-CD70RP-PV
型式 構成品
電磁弁ユニット 追従発信器 遠隔管制器
SV-23 SV-100A SV-51 FB-40X RC-41
USAP-CD70
USAP-CD70-SV100
USAP-CD70-PV
USAP-CD70R
USAP-CD70R-SV100
USAP-CD70R-PV
USAP-CD70RP
USAP-CD70RP-SV100
USAP-CD70RP-PV
